Como proveedor dedicado de transformadores monofásicos, entiendo la suma importancia de proteger estos valiosos activos de situaciones de sobrecorriente. La sobrecorriente puede causar daños importantes a los transformadores monofásicos, lo que genera reparaciones costosas, tiempo de inactividad y posibles riesgos de seguridad. En esta publicación de blog, compartiré algunas estrategias efectivas sobre cómo proteger un transformador monofásico contra sobrecorriente.
Comprensión de la sobrecorriente en transformadores monofásicos
Antes de profundizar en los métodos de protección, es fundamental comprender qué significa sobrecorriente en el contexto de transformadores monofásicos. La sobrecorriente ocurre cuando la corriente que fluye a través del transformador excede su capacidad nominal. Esto puede deberse a diversos motivos, como cortocircuitos en el sistema eléctrico, sobrecarga provocada por cargas excesivas conectadas al transformador o corrientes de irrupción durante el arranque de motores grandes.
Cuando persiste una situación de sobrecorriente, se genera calor excesivo dentro del transformador. Las altas temperaturas pueden degradar los materiales aislantes utilizados en el transformador, provocando una rotura del aislamiento. Una vez que falla el aislamiento, puede causar cortocircuitos dentro de los devanados del transformador, lo que agrava aún más el problema y potencialmente conduce a una falla total del transformador.
Fusibles: un dispositivo fundamental de protección contra sobrecorriente
Uno de los métodos más simples y más comúnmente utilizados para proteger un transformador monofásico contra sobrecorriente es mediante el uso de fusibles. Los fusibles son dispositivos de sacrificio que están diseñados para interrumpir el circuito eléctrico cuando la corriente excede un valor predeterminado. Cuando ocurre una situación de sobrecorriente, el elemento fusible se calienta y se funde, interrumpiendo el flujo de corriente y protegiendo el transformador de daños.
Los fusibles vienen en diferentes tipos y clasificaciones, y es fundamental seleccionar el fusible adecuado para su transformador monofásico. La clasificación del fusible debe elegirse cuidadosamente en función de la corriente nominal del transformador. Es posible que un fusible con una clasificación demasiado alta no se funda durante una situación de sobrecorriente, mientras que un fusible con una clasificación demasiado baja puede fundirse prematuramente, provocando un tiempo de inactividad innecesario. Por ejemplo, para nuestroTransformador montado en poste monofásico de 167 KVA, la clasificación apropiada del fusible debe determinarse considerando sus características eléctricas específicas y condiciones de operación.
Disyuntores: protección confiable contra sobrecorriente
Los disyuntores son otro medio eficaz para proteger los transformadores monofásicos contra la sobrecorriente. A diferencia de los fusibles, los disyuntores se pueden restablecer después de dispararse, lo que elimina la necesidad de reemplazarlos. Los disyuntores funcionan abriendo automáticamente el circuito cuando detectan una condición de sobrecorriente.
Hay dos tipos principales de disyuntores que se utilizan comúnmente para la protección de transformadores: disyuntores térmicos y disyuntores magnéticos. Los disyuntores térmicos funcionan en función del calor generado por la sobrecorriente. Cuando la corriente excede el valor nominal, la tira bimetálica dentro del disyuntor se calienta y se dobla, provocando que los contactos se abran. Los disyuntores magnéticos, por otro lado, utilizan una bobina magnética para detectar la sobrecorriente. Cuando la corriente es demasiado alta, el campo magnético generado por la bobina separa los contactos.
Para nuestroTransformador monofásico de 50kva, un disyuntor del tamaño adecuado puede proporcionar una protección confiable contra sobrecorriente. Es importante realizar mantenimiento y pruebas periódicas de los disyuntores para garantizar su correcto funcionamiento.
Relés de sobrecorriente: protección avanzada
Los relés de sobrecorriente ofrecen una solución más avanzada y flexible para proteger transformadores monofásicos contra sobrecorriente. Estos relés se pueden programar para detectar diferentes niveles de sobrecorriente y responder en consecuencia. Se pueden configurar para disparar el disyuntor o activar una alarma cuando la sobrecorriente alcanza un cierto umbral.
Los relés de sobrecorriente se pueden clasificar en dos tipos principales: relés de sobrecorriente instantáneos y relés de sobrecorriente retardados en el tiempo. Los relés instantáneos de sobrecorriente funcionan muy rápidamente cuando se detecta una sobrecorriente de alta magnitud, generalmente en unos pocos milisegundos. Los relés de sobrecorriente con retardo de tiempo, por otro lado, tienen un retardo de tiempo incorporado antes de dispararse. Este retardo de tiempo permite que el relé distinga entre corrientes de irrupción normales y condiciones reales de sobrecorriente.

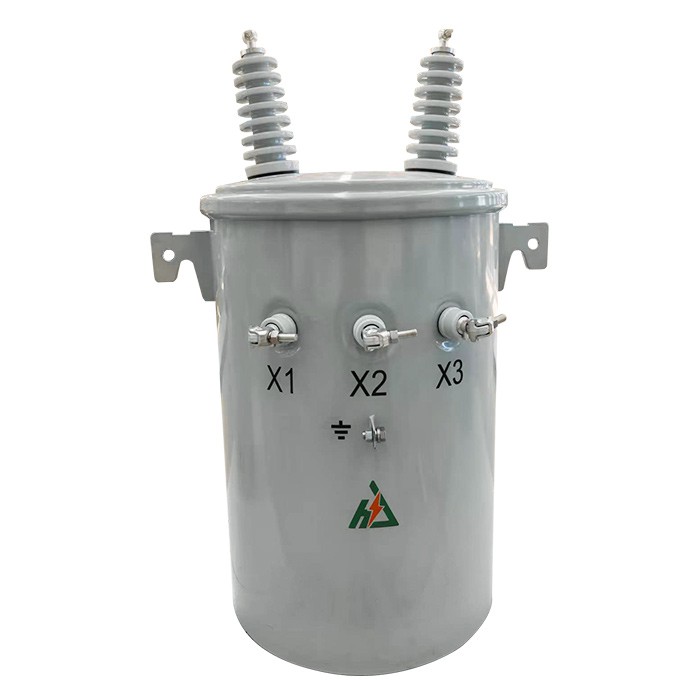

Al instalar relés de sobrecorriente para transformadores monofásicos como nuestroTransformador de 25 Kva montado en poste, es importante garantizar una calibración adecuada. La calibración incorrecta puede provocar disparos falsos o fallas en el disparo durante una situación de sobrecorriente.
Monitoreo y Mantenimiento
Además de instalar dispositivos de protección contra sobrecorriente, el monitoreo y el mantenimiento regulares son esenciales para proteger los transformadores monofásicos contra sobrecorriente. Monitorear la corriente que fluye a través del transformador usando amperímetros o transformadores de corriente puede ayudar a detectar cualquier nivel de corriente anormal temprano.
Las actividades de mantenimiento deben incluir la verificación del estado de los fusibles, disyuntores y relés de sobrecorriente. Los fusibles deben inspeccionarse periódicamente para detectar signos de daños o derretirse, y cualquier fusible quemado debe reemplazarse inmediatamente. Los disyuntores deben probarse para garantizar que se disparen a los niveles de corriente correctos y los relés de sobrecorriente deben calibrarse periódicamente.
También es importante inspeccionar el aislamiento y los devanados del transformador en busca de signos de desgaste. La sobrecorriente puede provocar la degradación del aislamiento y detectarla a tiempo puede evitar que se produzcan problemas más graves.
Gestión de carga
La gestión adecuada de la carga es otro aspecto clave para proteger los transformadores monofásicos contra la sobrecorriente. Controlando cuidadosamente las cargas conectadas al transformador, puede evitar situaciones de sobrecarga. Esto se puede lograr mediante técnicas como el equilibrio de carga, donde las cargas se distribuyen uniformemente en múltiples fases o transformadores.
Antes de conectar nuevas cargas a un transformador monofásico, es importante calcular la carga total y asegurarse de que no exceda la capacidad nominal del transformador. Si es necesario, se pueden instalar transformadores adicionales para manejar el aumento de carga.
En conclusión, proteger un transformador monofásico contra sobrecorriente requiere una combinación de dispositivos de protección adecuados, monitoreo y mantenimiento regulares y una gestión de carga efectiva. Al implementar estas estrategias, puede garantizar el funcionamiento confiable y seguro de sus transformadores monofásicos.
Si está buscando transformadores monofásicos de alta calidad o necesita más información sobre protección contra sobrecorriente, lo invito a que se comunique con nosotros para discutir la adquisición. Contamos con una amplia gama de transformadores monofásicos para satisfacer sus necesidades específicas y nuestro equipo de expertos puede brindarle asesoramiento y soporte profesional.
Referencias
- Sistemas de energía eléctrica de Turan Gonen
- Ingeniería de transformadores: diseño, tecnología y diagnóstico por GK Dubey
